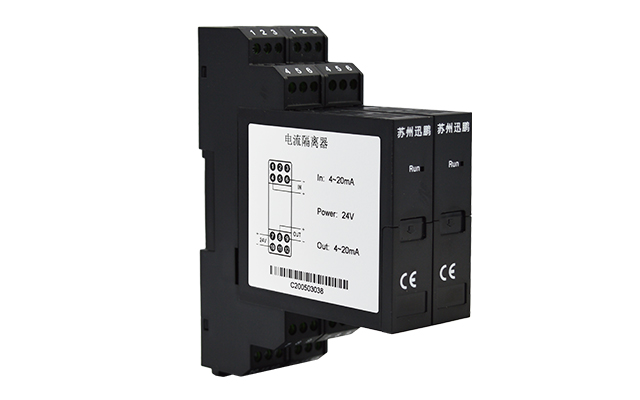

信號隔離器在工業自動化控製係統中有著廣泛的應用，是保證係統穩定運行的重要組件。各類傳感器或變送器的信號進入PLC或DCS板卡前，通常會先經過信號隔離器。今天我們介紹一下信號隔離器中經常遇到的輸出回路供電型隔離器和二線製輸出隔離器的區別和聯係。

首先，輸出回路供電型隔離器的輸出信號為二線製4~20mA，隔離器電源由輸出端提供，不需要獨立的工作電源；而二線製輸出隔離器的輸出信號也是二線製4~20mA，但工作電源有兩種方案，一種是由輸出回路提供，另一種是采用獨立的工作電源供電；其次，輸出回路供電型隔離器要求輸入通道和輸出通道一一對應，即輸入輸出通道數一致，比如一入一出、二入二出；而二線製輸出隔離器如果采用獨立的電源供電時，則可以支持一入多出的形式，比如一入二出，一入三出等，且每一路輸出信號都可以是二線製4~20mA信號。

所以，可以看出輸出回路供電隔離器和二線製輸出隔離器輸出信號是一致的，都是二線製4~20mA信號，接收輸出信號的PLC或者DCS板卡需要有24V饋電；但兩者的工作電源獲取方式可能不同，當二線製輸出隔離器的工作電源也是通過輸出回路提供時，這時的二線製輸出隔離器同時也是輸出回路供電型隔離器。

綜上，輸出回路供電隔離器強調的是隔離器的工作電源必須由輸出回路提供，而二線製輸出隔離器強調的是隔離器的輸出信號類型必須是二線製4~20mA信號。如果想了解更多關於信號隔離器的內容，請點擊鏈接https://www.awe.net.cn/product/166.html
